產品介紹

名稱：S313伸縮器
伸縮器性能特點：
伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動

產品特點

減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。套管式伸縮器為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

伸縮器安裝注意事項：
1.安裝應在大與小長度之間，可根椐實際情況進行調整。
2.安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。
3.伸縮器安裝在止回閥后。
4.伸縮器兩端必須設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。

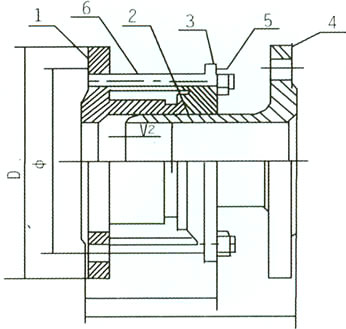

S313伸縮器結構圖

套管式伸縮器結構圖

套管式伸縮器

產品性能

S313型伸縮器材料表

序號	名稱	數量	材料
1	本體	1	HT200 QT40-15 Q235
2	密封圈	1	丁腈橡膠
3	壓髓	1	HT200 QT40-15 Q235
4	套管法蘭	1	HT200 QT40-15 Q235
5	螺母	-	30#鋼
6	螺栓	-	35#鋼

S313型伸縮器基本尺寸

DN (mm)	法蘭連接尺寸			安裝尺寸				重量 (公斤)
DN (mm)	D	￠	n—d	短長度	安裝長度	大長度	伸縮量	重量 (公斤)
50	165	125	4—18	170	200	230	60	9.8
65	185	145	4—18	170	200	230	60	12.1
80	200	160	8—18	170	200	230	60	14.23
100	220	180	8—18	225	260	295	70	19.55
120	250	2IO	8—18	225	260	295	70	23
150	285	240	8—22	225	260	295	70	30.55
200	340	295	8—22	225	260	295	70	40.7
250	395	350	12—22	225	260	295	70	53.5
300	445	400	12—22	280	330	380	100	75.5
350	505	460	16—22	280	330	380	100	91
400	565	515	16—26	280	330	380	100	112
450	615	565	20—26	280	330	380	100	127
500	670	620	20—26	300	360	420	120	147
600	1780	725	20—30	300	360	420	120	235
700	895	840	24—30	300	360	420	120	269
800	1015	950	24—33	300	360	420	120	326
900	1115	1050	28—33	335	400	465	130	394
1000	1230	1160	28—33	335	400	465	130	451
1200	1455	1380	32—39	335	400	465	130	648
1400	1675	1590	36—42	345	420	495	150	869
1600	1915	1820	40—48	345	420	495	150	1175
1800	2115	2020	44—48	360	440	520	160	1406
2000	2325	2230	48—48	360	440	520	160	1649
